Maptek Sentry


Мониторинг устойчивости бортов карьеров, прогноз вывалов и обрушений пород в реальном времени

Во время производства горных работ необходимо проводить мониторинг подвижек горных пород для минимизации рисков для персонала и оборудования.

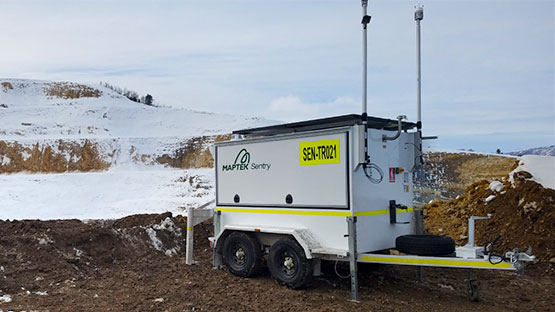

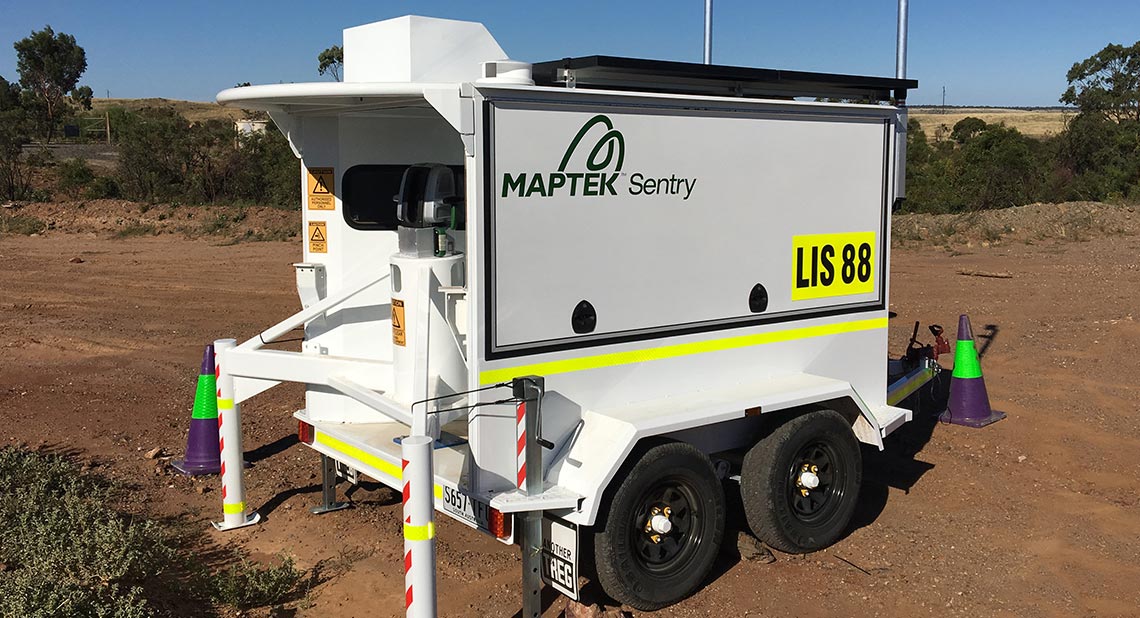

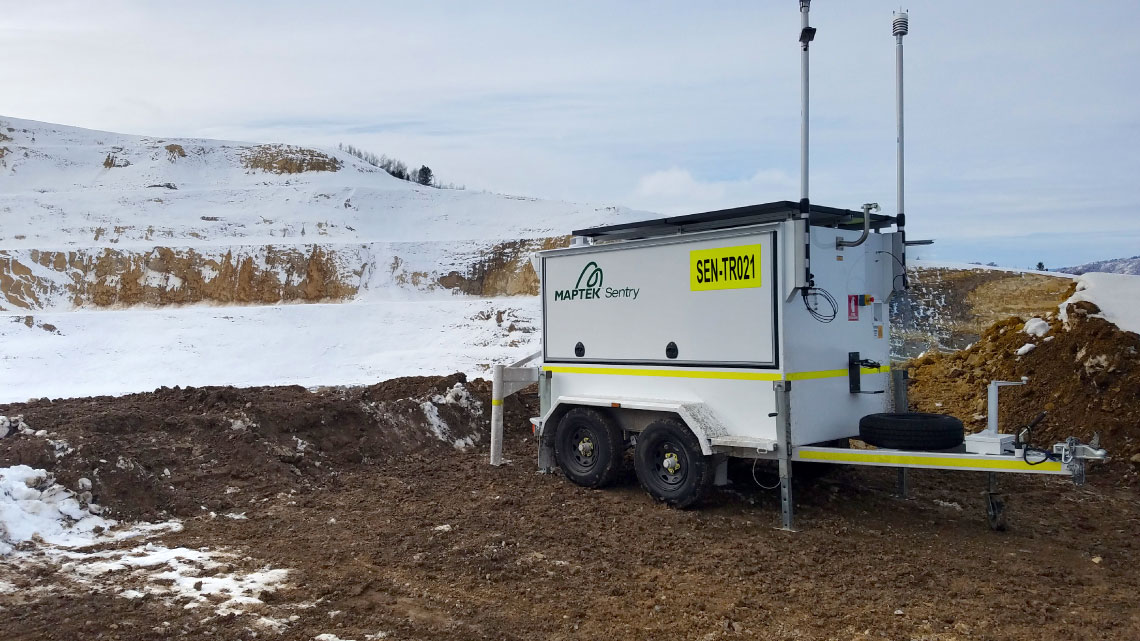

Sentry - это лазерная система мониторинга, которая позволяет вам непрерывно и в реальном времени контролировать отработку, что позволяет реагировать на такие риски, как оползни, камнепады и разрушение склонов, прежде чем они произойдут.

Простая настройка и мобильный дизайн позволяют легко изменять частоту и местоположение мониторинга между высокими стенами, хвостохранилищами и подземными участками.

Мы разработали Sentry для работы в самых сложных условиях, в том числе в условиях экстремальных температур. Система может работать непрерывно от -20°C до + 50°C, в течение ограниченного времени при температуре ниже -20°C.

Мониторинг устойчивости пород при наземной и подземной разработки



Мониторинг откоса борта рабочего уступа

Maptek Sentry помогает повысить безопасность карьеров и отслеживать риски за счет раннего обнаружения перемещений на откосах рабочего уступа и склонах.

Мониторинг хвостохранилищ

Решения Maptek помогают снизить риск за счет раннего обнаружения перемещений поверхностей и изменения влажности в откосах рабочего уступа и хвостохранилищах.

Подземный мониторинг

Maptek Sentry помогает повысить безопасность в подземных условиях благодаря раннему обнаружению и уведомлению о перемещении поверхности.

Предотвращение возможных рисков

Sentry собирает и поддерживает постоянную историю ваших данных мониторинга, что дает вам лучшее понимание рисков на вашем горном предприятии.

Sentry контролирует несколько зон без потребности в привязках и призмах. Перемещение может быть обнаружено при скорости от 1 мм в час. В то время как радарные системы могут контролировать даже более медленные перемещения, у них есть ограничения по мониторинга единовременных перемещений на большие дистанции.

Система Sentry наиболее экономически эффективна при одновременном сканировании и мониторинге нескольких зон. Система может использовать один и тот же сканер для мониторинга из нескольких точек с сохранением непрерывности результатов мониторинга для определения оптимальных мест развёртывания фиксированной радарной системы при необходимости.

Анимации изменений во времени могут быть использованы для эффективного отображения и более глубокого понимания морфологии изменений рельефа с течением времени. Функция цейтраферной съёмки (таймлапса) позволяет пользователям просматривать изменения и использовать эту информацию для прогнозирования перемещения в других областях. Тепловые карты, окрашенные смещением или скоростью, предоставляют обзор и направление перемещений.

Пороговые значения для оповещений и уведомлений легко настраиваются, позволяя передавать критическую информацию непосредственно геотехническому персоналу и руководителям предприятий, чтобы они могли отреагировать на возросшие риски.

Сочетая истинное трёхмерное измерение с 3D-фотографиями, Sentry обеспечивает работу с точным и надёжным инструментом для мониторинга.

Sentry совместима с лазерными сканерами Maptek XR3, LR3, и SR3. Станцию мониторинга Sentry можно заказать в различных конфигурациях в соответствии с требованиями заказчика.

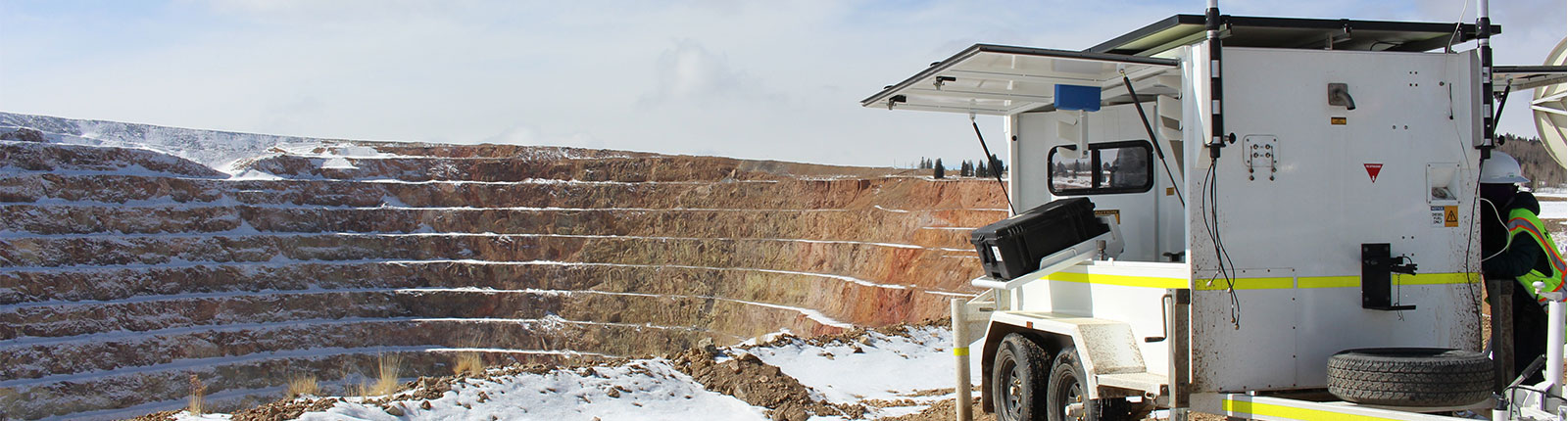

Система Sentry для холодного климата

Система Sentry для холодного климата может работать в течение нескольких часов при температуре от -20 °C до + 50 °C и с ограничением по времени при температурах ниже -20 °C. Батарея и корпус системы изолированы для поддержания стабильной рабочей температуры устройства. Генератор, гидравлика и электрические системы помогают поддерживать -энерго и экономически эффективную работу при мониторинге. Система требует лазерного сканера Maptek XR3 для холодного климата, дизайн которого был разработан для работы при пониженных температурах.

Отличия системы Sentry

  • Более низкая цена по сравнению с альтернативными системами мониторинга
  • Разработана для использования в тяжёлых условиях эксплуатации на горном предприятии
  • Работает в условиях низкой освещенности для подземного и ночного мониторинга
  • Простота настройки и работы в удалённых местах
  • Определение объёма материала, перемещаемого во время обрушения породы
  • Тепловая карта и изображения обеспечивают обзор перемещений поверхности
  • Определяемая пользователем легенда для быстрой идентификации изменений
  • Автоматическое создание графиков метеоусловий, смещения, скорости и обратной скорости
  • Использование предыдущих данных мониторинга для создания хроники
  • Генерация и анимация зон для отображения перемещения во времени
  • Использование данных лазерного сканирования для выполнения задач съёмки и геомеханического анализа
  • Экспорт данных в форматы PDF и MS Excel для дальнейшего анализа
