Nuevo escáner láser subterráneo SR3 de Maptek

Monday, March 19th, 2018

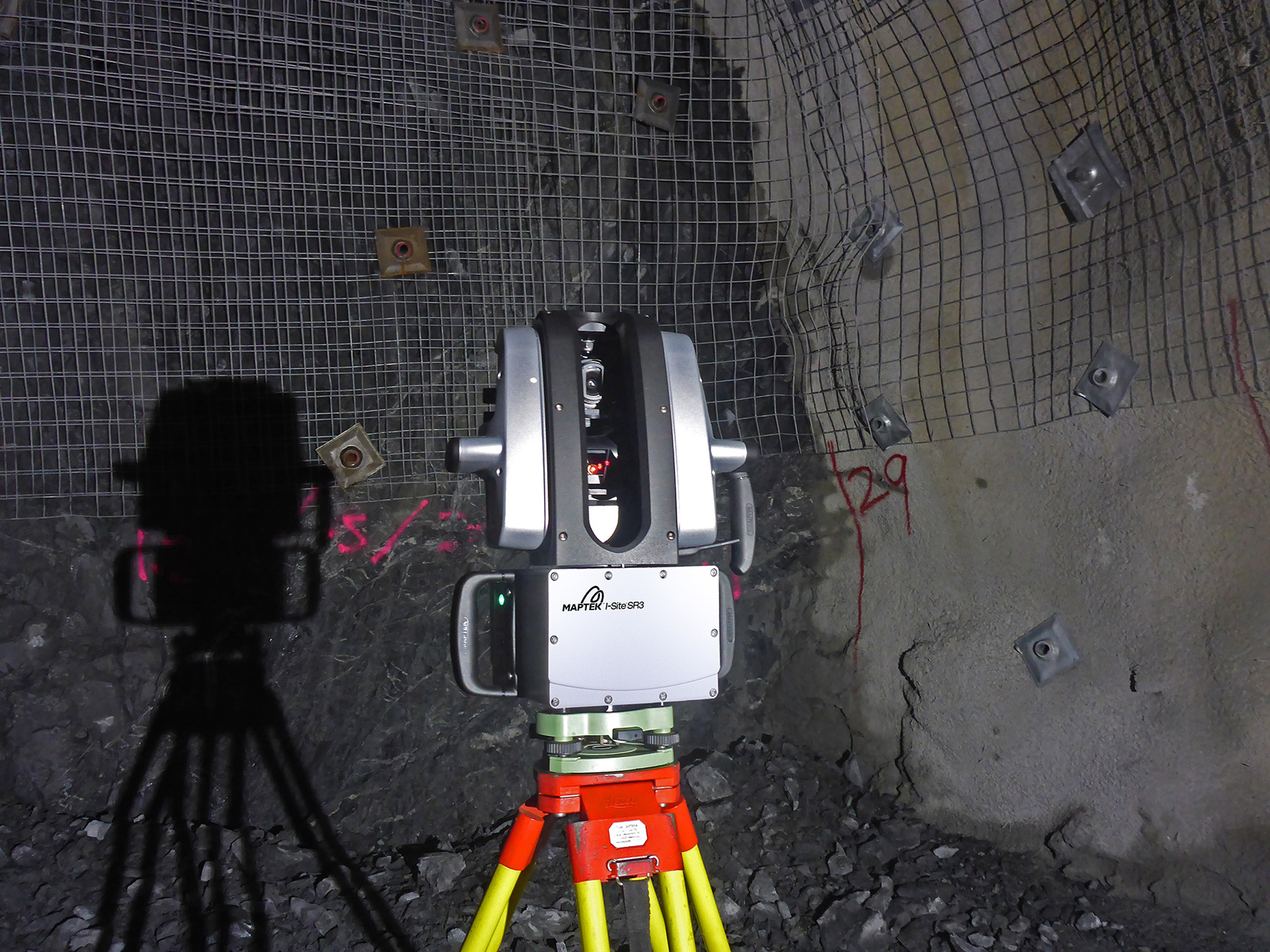

Ya sea que se trate de llevar a cabo un levantamiento subterráneo general o un mapeo de frentes geológicos detallado, pocos entienden los desafíos de los levantamientos de minas como Maptek.

Por eso, el nuevo escáner láser Maptek I-Site SR3 con un alcance de 600 metros está destinado a convertirse en el estándar en la medición de operaciones mineras subterráneas.

El SR3 le sigue al XR3 de largo alcance adicional y al LR3 de largo alcance, que salieron al mercado en 2017. Los escáneres de la serie R3 son un 30% más pequeños y un 25% más livianos, con una adquisición de datos 2,5 veces más rápida que los escáneres I-Site 8000 anteriores. Los equipos topográficos pueden trabajar de forma más rápida e inteligente con la confianza de que la planificación minera y las investigaciones geotécnicas son guiadas por datos topográficos actuales y volumétricos precisos.

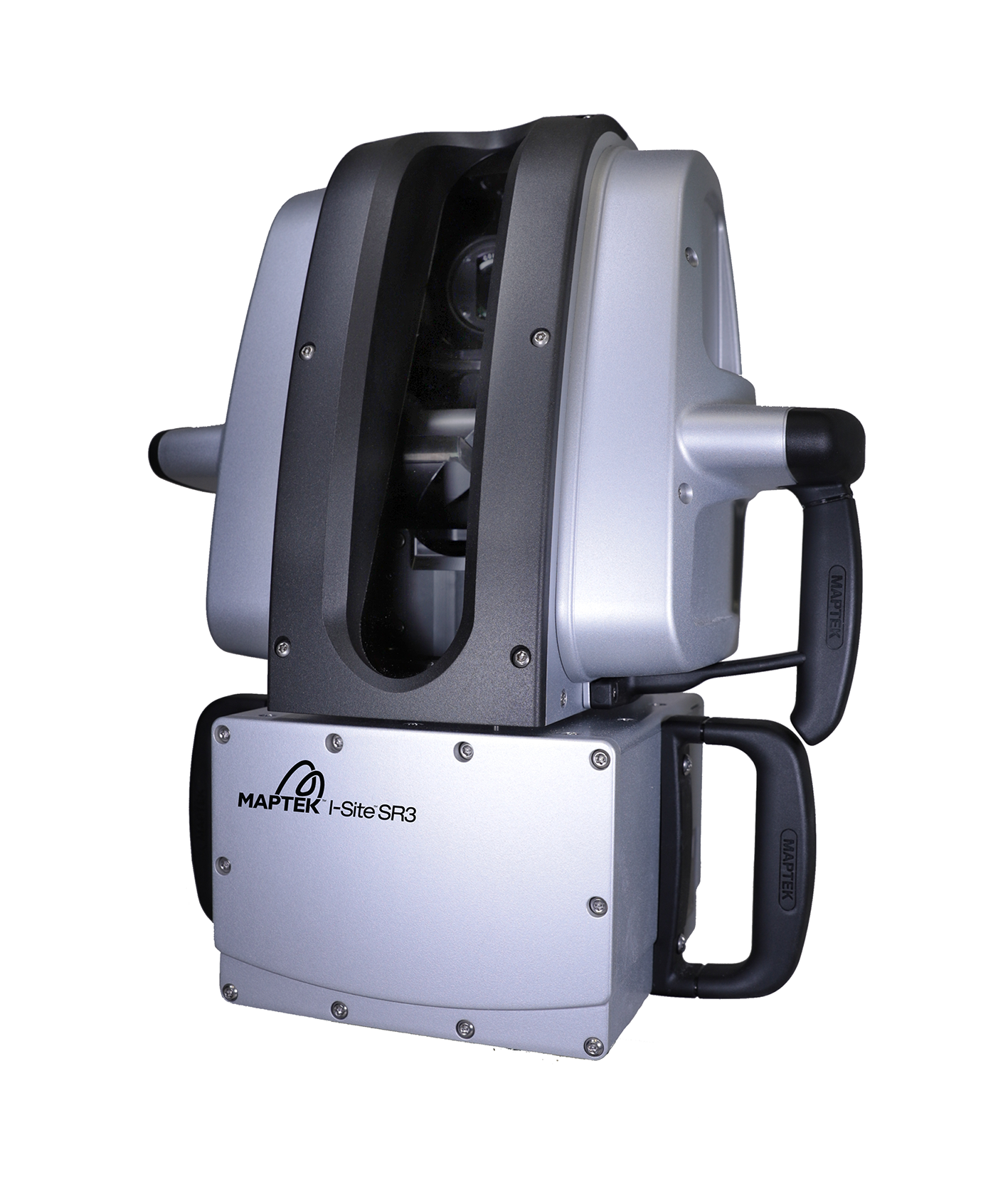

El escáner láser SR3 pesa solo 9,6 kg y tiene una precisión de 4 mm. Los topógrafos podrán medir rebajes, avances y túneles con facilidad.

Los escaneos láser de alta resolución recopilan datos detallados para el mapeo geológico y geotécnico de frentes. Las imágenes de alta fidelidad capturadas de forma subterránea al mismo tiempo que se realiza el escaneo proporcionan contexto y soporte para el análisis y comunicación.

Una ventana de escaneo de -40° a 90° verticalmente, y 360° horizontalmente captura todas las superficies en cualquier dirección sin la necesidad de configuraciones complicadas. Cualquiera que sea la orientación del escáner, la nivelación integrada corrige automáticamente los escaneos antes de su procesamiento.

La nueva funcionalidad en el controlador de la tableta permite a los usuarios importar líneas CAD y superficies para verse junto con los escaneos. Esto facilita la comparación en tiempo real entre escaneos y permite a los usuarios comparar esto directamente con el plan de la mina o los modelos geológicos mientras se está bajo tierra.

“Las operaciones que eligen los escáneres láser de Maptek para una aplicación de levantamiento en particular, rápidamente encuentran muchos más usos en sus diferentes disciplinas de ingeniería y planificación”, dijo James Howarth, Gerente de Productos de Medición de Minas de Maptek, James Howarth. “Los clientes han llamado a esta tecnología como un cambio revolucionario para mejorar la eficiencia del sitio e integración de la topografía con la planificación minera”.

“La experiencia positiva de un trabajo bastante rutinario para crear un mapa 3D de una mina subterránea crea confianza en el sistema para aplicaciones adicionales utilizando los datos capturados. Esto agrega valor a tareas críticas como la detección de cambios, el cálculo de volúmenes de material retirado de los desplazamientos y la conformidad del diseño”.

Una alta tasa de adquisición de datos precisos, facilidad de uso, clasificación ambiental IP65 y amplio campo de visión para levantamientos subterráneos son ventajas notables del sistema. La flexibilidad de compatibilidad de montaje en trípode y vehículo es otro aspecto persuasivo.

Las herramientas de modelado y filtrado en el software adjunto son las más adecuadas para trabajar con datos subterráneos. El control versátil de la visualización y edición de datos en 3D es una característica ganadora.

“La vieja tecnología de práctica de levantamiento total no puede competir con el escaneo láser en cuanto a velocidad, precisión, eficiencia o seguridad. ¿Por qué el gerente de una mina subterránea no minimizaría el riesgo y no salvaguardaría al personal y el equipo?” Comentó Howarth.

Maptek entiende el valor de un levantamiento preciso y oportuno para mejorar el rendimiento empresarial. Por primera vez, los topógrafos podrán iniciar una sesión en cualquier dispositivo habilitado para la web y realizar un escaneo de forma remota.

‘Un fuerte diferenciador de nuestros sistemas radica en el procesamiento eficiente de datos, dijo Howarth. “Los profesionales de las minas siempre están bajo presión para lograr más cosas en plazos de tiempo limitados, por lo que los informes simplificados son una razón de peso para usar Maptek”.

Maptek opera en el mercado minero y ha perfeccionado sus conocimientos técnicos y profesionales durante más de 40 años con el fin de comprender a fondo los problemas de los clientes. El SR3 es la culminación de 18 años de participación práctica en sistemas de escaneo láser terrestre para mejorar las tareas topográficas mineras.
