Solución Destacada: análisis de pernos de roca

Una nueva herramienta aplica datos de escaneo láser para conciliar la distribución y la eficacia de los pernos de roca, mejorando la seguridad en entornos subterráneos.

Puntos Clave

• La seguridad subterránea es el objetivo clave para comprender e implementar el soporte de macizos rocosos.
• Los datos de escaneo láser son un método seguro y eficaz para analizar la distribución espacial y la efectividad de los pernos de roca.
• Las funciones de presentación de informes y visualización brindan apoyo a la toma de decisiones para los ingenieros geotécnicos y la administración de minas.

Una nueva herramienta que automatiza la distribución espacial y el análisis de la efectividad de los pernos de roca estará disponible para los clientes de Maptek más adelante en 2021.La solución de pernos de roca incluye opciones de extracción, análisis e informes para evaluar la estabilidad de las estructuras y la masa rocosa circundante para mantener condiciones de trabajo seguras bajo tierra.

El soporte y refuerzo de las estructuras de roca es una prioridad de seguridad para las operaciones de minería subterránea y los proyectos de túneles civiles.

Los pernos de roca se instalan en minas y túneles para soportar las estructuras expuestas y evitar el colapso de la roca. La práctica actual implica que el personal inspeccione visualmente la ubicación, distribución y condición de los pernos para roca, para evaluar su efectividad.

El nuevo enfoque de Maptek identifica y cuenta automáticamente los pernos en el escaneo láser, eliminando la necesidad de una grabación manual o digitalizada.

La evaluación de los pernos de roca es más fácil, rápida y segura. Las operaciones subterráneas pueden determinar si la ubicación de los pernos planeados o instalados es correcta y tomar las medidas correctivas necesarias.

Beneficios

• Mejora la seguridad subterránea mediante la comprensión de los requisitos de soporte del macizo rocoso.
• Diseña la ubicación de los pernos de roca para evitar fallas en los bloques claves y cumplir con las normas de seguridad del sitio.
• Representa con precisión la ubicación de los pernos de roca para un diseño más eficiente y reduce los costos relacionados con la colocación de excedentes.
• Confirma la colocación de los patrones de los pernos de roca a través de la visualización en 3D y concilia el pago para los contratistas de instalación.
• Las funciones de presentación de informes y visualización respaldan mejores decisiones por parte de topógrafos, ingenieros geotécnicos y administración de minas.

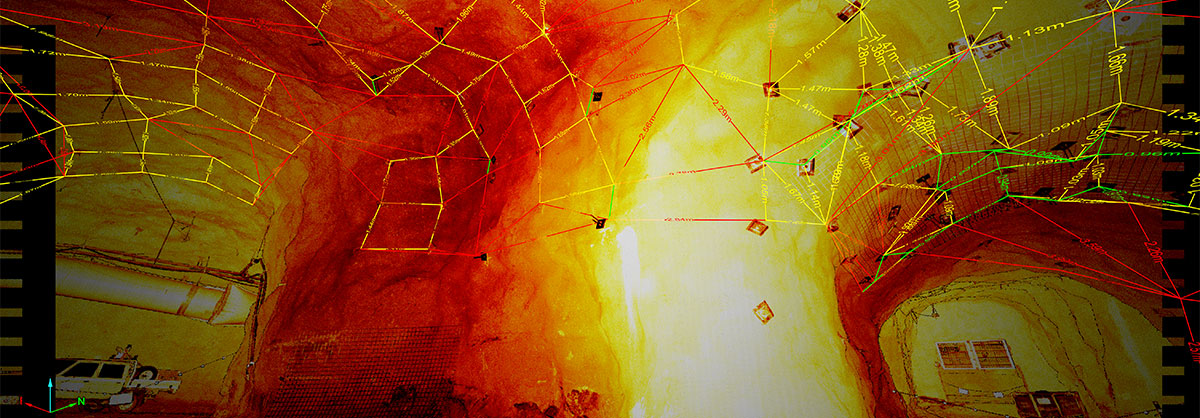

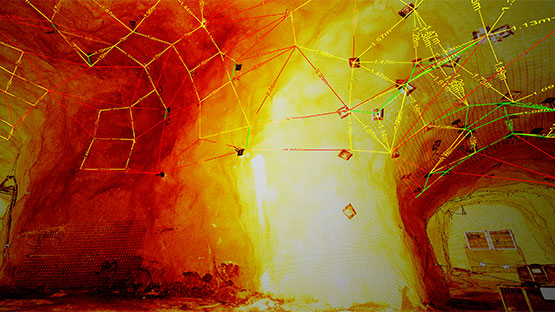

El análisis de pernos de roca se ejecuta en nubes de puntos capturadas por escáneres láser Maptek. El sistema Maptek SR3 es ideal para aplicaciones de levantamiento subterráneo y se puede implementar para capturar datos de pernos de roca semanal o mensualmente, dependiendo de la extensión de los frentes subterráneos y las áreas de instalación.

El desarrollo futuro incluye la incorporación de resultados de fuentes de datos SLAM (localización y mapeo simultáneos).

El análisis de pernos de roca estará disponible mediante suscripción para licencias de PointStudio y PointViewer
