Escaneo subterráneo en Fosterville

Las soluciones Mine Measurement de Maptek están ayudando a los equipos de geología e ingeniería geotécnica a ahorrar tiempo y monitorear la seguridad en una mina de oro subterránea.

Kirkland Lake Gold es un productor de oro en crecimiento que opera en Canadá y Australia y que produjo 974,615 onzas el 2019.

El perfil de producción de Kirkland Lake Gold está anclado por la mina Macassa y la mina Detour Lake en el norte de Ontario, Canadá y la mina Fosterville en Victoria, Australia.

Ubicada a unos 20 km de Bendigo, Fosterville comenzó a operar el año 2005. La mina subterránea se ha beneficiado de la tecnología Maptek, incluidos los escáneres láser SR3 y el software PointStudio.

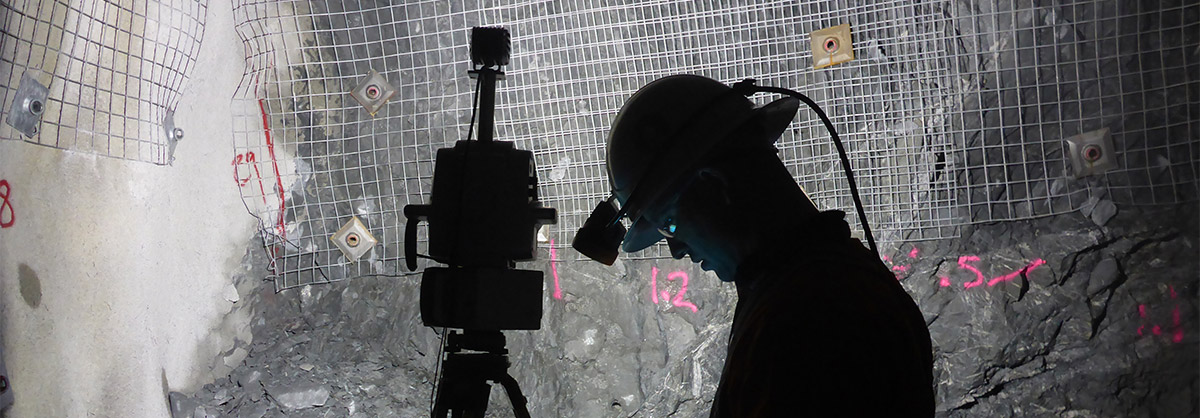

El equipo de geología utiliza dos escáneres láser, principalmente para mapeo estructural e identificación de estructuras.

“Se centran principalmente en escanear galerías y caserones principales de la unidad de mineral y luego analizan los datos y hacen el mapeo en PointStudio”, dijo el ingeniero de mecánica de rocas del proyecto Fosterville, Corey McKenzie.

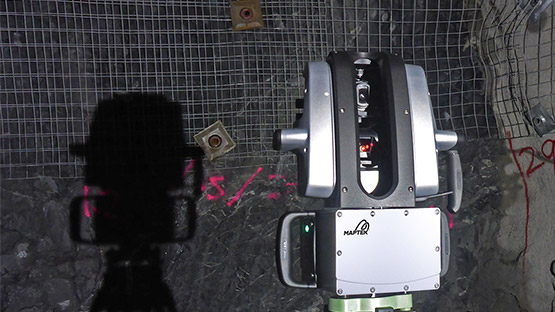

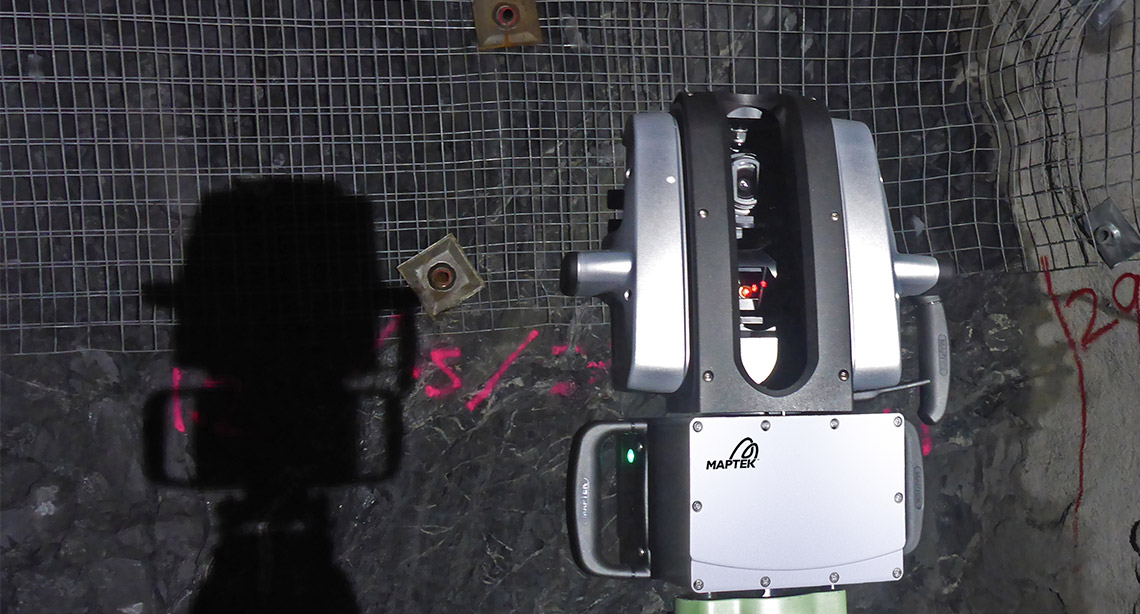

El Maptek SR3 es un escáner láser subterráneo dedicado, con una ventana de escaneo de 130° verticalmente y 360° horizontalmente, para capturar techos y paredes en túneles y conductos subterráneos.

Con sensores rápidos y precisos y accesorios de montaje personalizados, el SR3 se puede operar de forma remota desde cualquier dispositivo habilitado para la web y se combina bien con el software de modelado PointStudio, para mejorar la productividad general y la seguridad bajo tierra.

“PointStudio tiene muchas herramientas interesantes. Smart Query es útil para extraer datos de conjuntos de juntas, y la función Distancia para objetos se puede utilizar para el análisis de espesor de Fibrecrete”, dijo McKenzie.

El equipo geotécnico utiliza escáneres ZEB para verificaciones de convergencia y está impresionado con el potencial de los flujos de trabajo de Maptek para optimizar y ahorrar tiempo en el monitoreo de convergencia.

El editor de Workflow incorpora elementos de menú del software, ejecutables de línea de comandos y capacidades de scripting con herramientas Maptek Workbench y componentes personalizados para automatizar procesos.

McKenzie comentó que la comparación de nube a nube utilizando datos de escaneo láser en PointStudio, tiene que ver con la seguridad.

“Queremos saber si las paredes o los respaldos se están moviendo. Si notamos un punto que está comenzando a deformarse, lo escaneamos con más frecuencia para que tengamos esa actualización constante de datos y podamos rastrear cómo se mueve y la velocidad de deformación. Entonces podemos tomar decisiones sobre reparación. Y también necesitamos saber cuándo se terminará nuestra capacidad de apoyo en tierra ”, explicó.

Cuando se introdujo PointStudio en el sitio este año, McKenzie lo encontró relativamente fácil de aprender, valorando el diseño visual de las opciones a lo largo de la barra de herramientas.

El equipo geotécnico está buscando expandir el uso de PointStudio y espera que la nueva herramienta de mapeo de línea de exploración en la última versión, sea útil para fines de clasificación de masa rocosa.

“Estamos empezando a explorar los aspectos de la mecánica de rocas / geotecnología”, dijo McKenzie. “Maptek siempre está dispuesto a responder preguntas”.

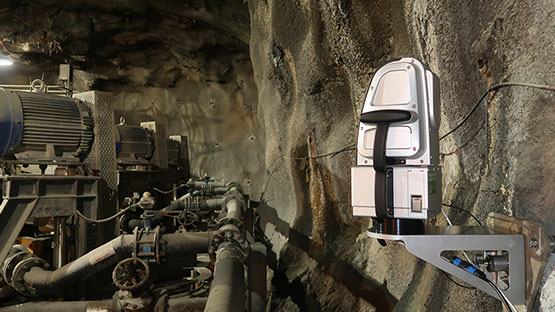

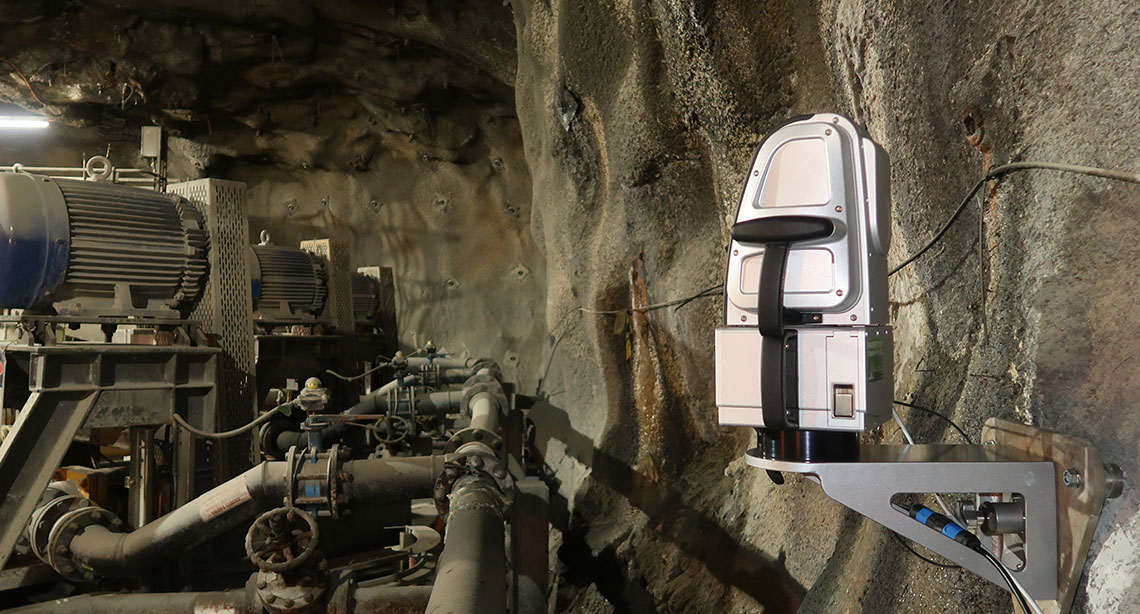

El sitio completó recientemente una prueba de la solución de monitoreo de Maptek Sentry.

“Ahora que probamos Sentry y conocemos sus capacidades, estaremos seguros en el futuro si hay un área que queremos monitorear más de cerca”, concluyó McKenzie.

Gracias a
Corey McKenzie
Ingeniero Mecánico de Project Rock
Mina de Oro de Fosterville

  • Los escáneres láser Maptek SR3 se utilizan para levantamiento topográfico de impulsión de mineral y desarrollo en la mina de oro subterránea Fosterville.
  • Las herramientas de software PointStudio son útiles para extraer datos de conjuntos de juntas y realizar análisis de espesor de Fibrecrete.
  • La comparación de nubes de puntos en PointStudio es una medida de seguridad importante para monitorear la deformación y la convergencia.
