Exitoso resultado de Levantamiento Topográfico en la mina de oro greenfields

La mina de oro Gruyere está aumentando la productividad y la seguridad al incorporar el escaneo láser Maptek, el procesamiento de nubes de puntos y el monitoreo de la estabilidad a su combinación de tecnologías.

La mina de oro Gruyere, ubicada a 200 km al este de Laverton en Australia Occidental, es una empresa conjunta 50:50 entre el operador, Gold Fields y Gold Road Resources, que descubrió el proyecto en el año 2013.

La extracción comenzó en noviembre de 2018 y el primer producto de oro se entregó en el trimestre de junio de 2019.

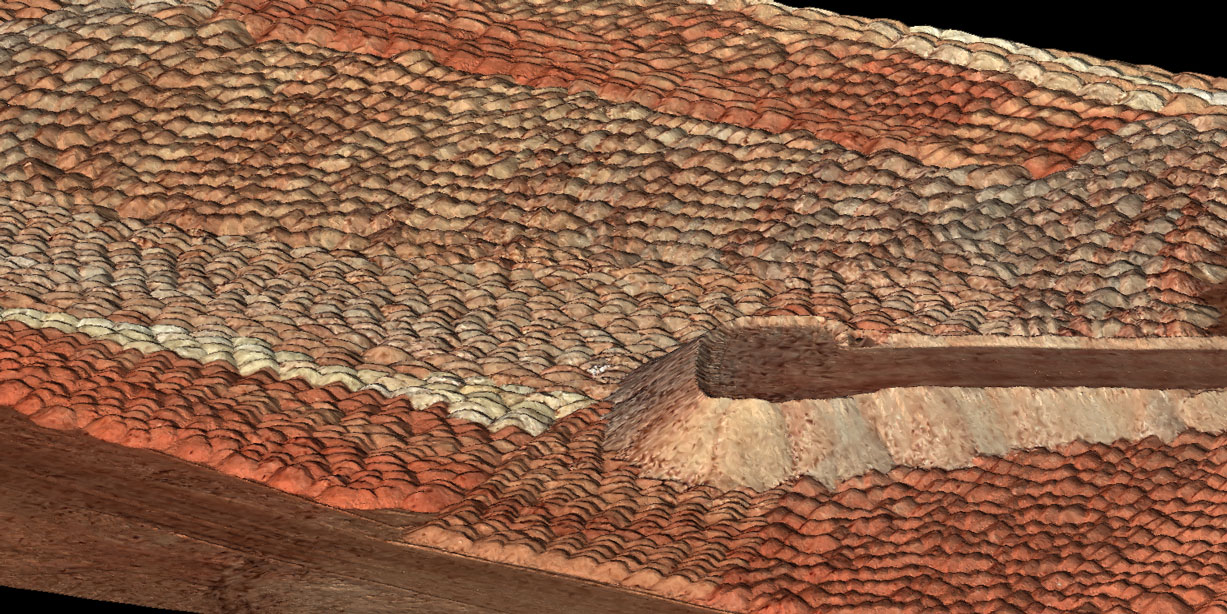

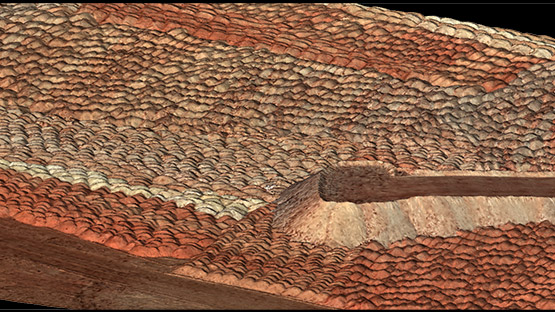

UAV capturó la superficie del botadero de residuos en PointStudio

El depósito de 140 tm tiene una ley de 1,3 g / t por 5,8 m oz de oro contenido, lo que lo convierte en uno de los mayores descubrimientos de oro virgen de Australia.

Gold Fields comenzó a utilizar el software de procesamiento de nubes de puntos Maptek PointStudio en Gruyere el 2018, para manejar los datos a gran escala capturados por los UAV. Desde entonces, ha adquirido dos escáneres láser de largo alcance Maptek XR3 con un soporte para vehículo y Vehicle Mount y un sistema de monitoreo de estabilidad Maptek Sentry para el lugar.

Hamish Pryde, topógrafo senior de minas en Gruyere, ha ayudado a promover la innovación en el lugar.

“Dirijo la innovación en levantamientos topográficos y como una nueva mina, todos los que se suman comprenden que la innovación es uno de nuestros valores fundamentales”, dice.

“Una vez que identificamos la nueva tecnología que mejora la eficiencia del grupo de personas de topografía y nos permite operar en un entorno más seguro, buscamos implementarla. Los beneficios de esta nueva tecnología se comparten más allá del personal de topografía”.

Resultados más rápidos

Como nueva operación, Gruyere comenzó con un nuevo equipo de topografía. Muchos provenían de fuera de la industria minera, como la ingeniería en construcción y estaban ansiosos por trabajar con un enfoque nuevo.

Pryde destaca que los topógrafos pudieron comenzar a usar de inmediato el hardware y el software porque era muy intuitivo y sencillo.

“Mi equipo era nuevo en tecnología de escaneo. En dos o tres horas pudieron estar listos y funcionando con el XR3 y PointStudio. Tener un sistema en el que el usuario pueda sentirse cómodo operando rápidamente, conduce a una mayor eficiencia de producción”.

Los topógrafos utilizan los vehículos aéreos no tripulados junto con escáneres láser para la conformidad de la pared, actualizaciones dos veces por semana de la cara del pozo, topografías del piso de perforación, conciliaciones de existencias de ROM y recorridos de fin de mes en el área minera activa de 12 km2.

Pryde destacó la marcada diferencia en la velocidad de procesamiento de datos de PointStudio en comparación con otros Softwares.

“Usar el módulo de conciliación de PointStudio al completar las aprobaciones de la pared, es un trabajo de 20 minutos frente a tres horas. Los informes de conformidad son coherentes, tienen un formato comprensible e incluyen mapas de calor para la representación visual “.

El escaneo stop-go utilizando el escáner láser montado en el vehículo, ha acelerado la captura de datos de la superficie de los relaves.

Un proceso que anteriormente requería ocho vuelos de UAV que tomaba dos días, ahora toma menos de medio día.

“Nuestro tranque de relaves tiene 1,6 km de diámetro. Podemos conducir alrededor del perímetro con el escáner montado en el techo, procesar en PointStudio y tener una superficie final en menos de medio día. Disfruto usando el software: la edición, creación y fusión rápidas de superficies es simplemente fantástica “.

Hecho para minería

El hardware de Maptek está diseñado y construido en Australia y resultó atractivo para Gold Fields.

“Nos gusta el hecho de que esté diseñado para nuestras necesidades”, dice Pryde. “El flujo de trabajo en terreno y en la oficina es muy sencillo. Una vez que una mina obtiene un escáner, no puede prescindir de él”.

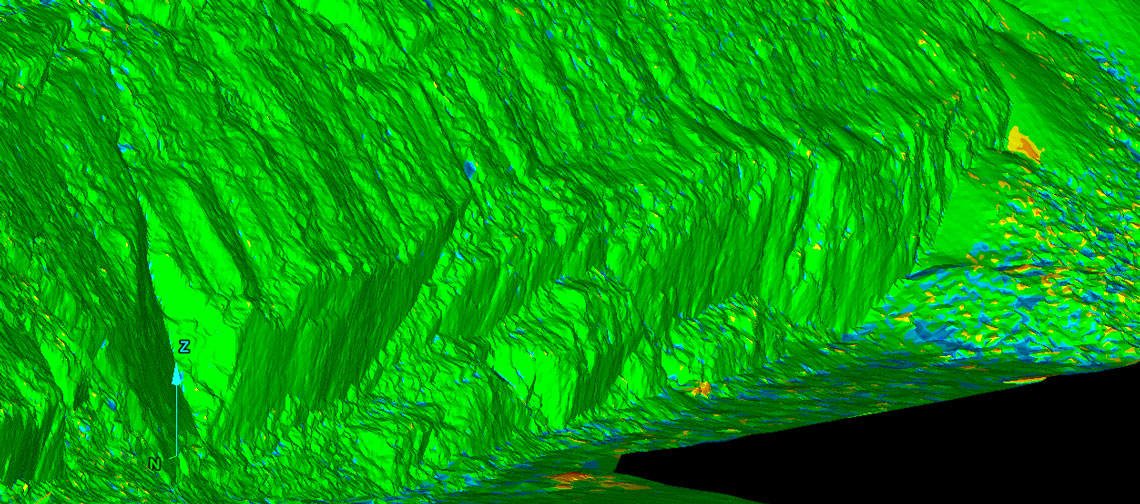

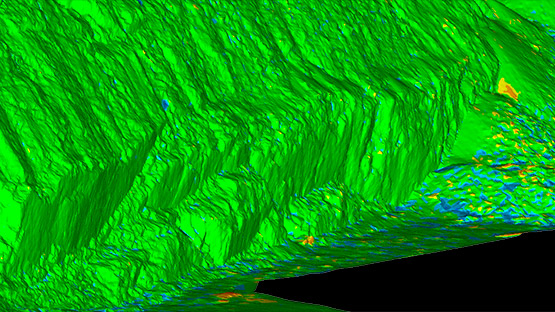

Mapa de calor de conformidad de la pared

El escáner de largo alcance y el soporte para vehículos, Vehicle Mount, combinados con el UAV, mantienen a los topógrafos alejados de posibles daños.

Pryde dice que este aspecto de seguridad es invaluable. “No hay ninguna razón por la que los topógrafos deban estar en el terreno o colocarse en posiciones potencialmente peligrosas ahora”.

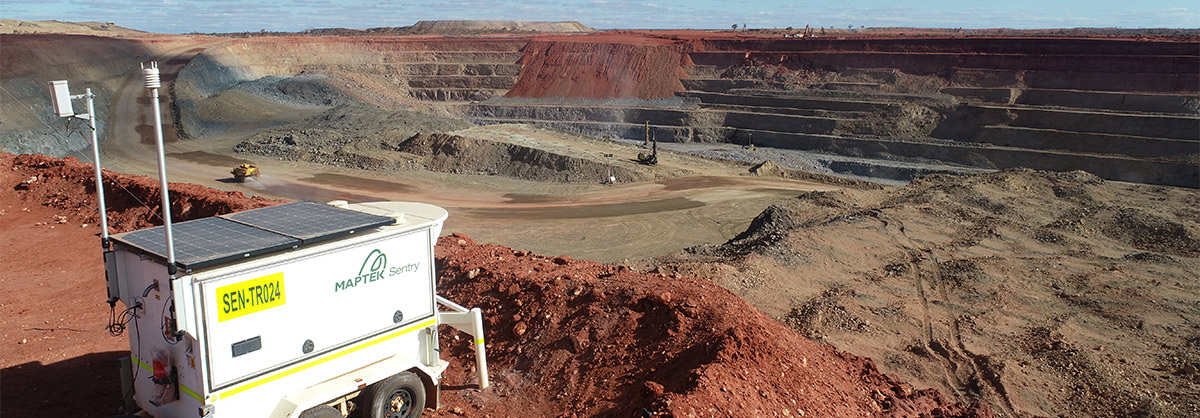

El sistema Maptek Sentry, que utiliza un escáner para monitorear el movimiento de la superficie, se suma a la seguridad del lugar.

Desplegado en un remolque personalizado con módulo de alimentación y comunicaciones, red celular y wifi, Sentry se compró luego de una prueba de seis semanas y se usa junto con el radar en Gruyere.

“El personal quedó impresionado con los detalles que se muestran en los gráficos de movimiento y los mapas de calor. Los beneficios que ofrece el sistema para la operación segura del pozo son invaluables ”.

“Al igual que el escáner y PointStudio, Sentry está bien hecho para nuestro entorno y se puede ver que se ha pensado en el diseño”.

Soporte inigualable

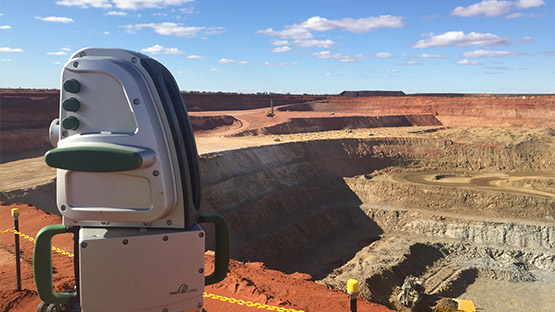

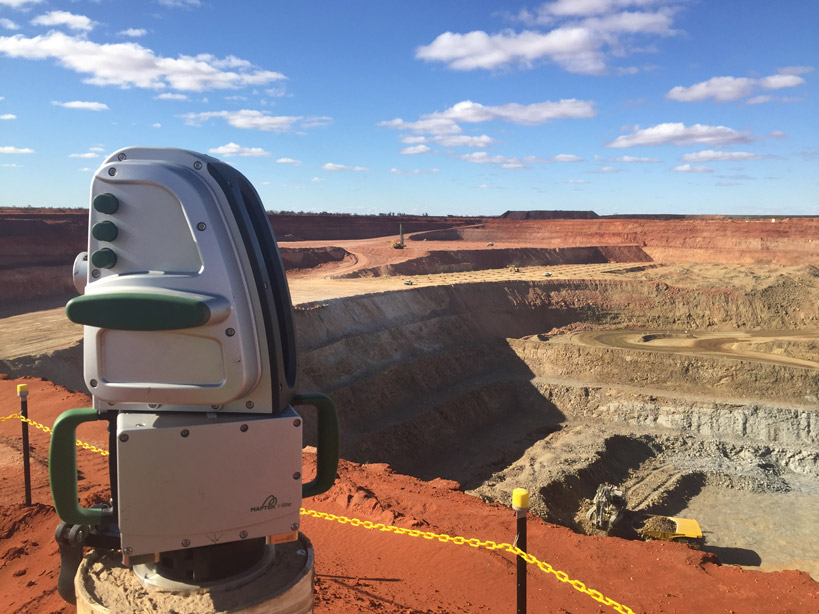

Escáner láser XR3 instalado en un pilar para escanear la superficie del pozo

El Gerente Nacional de Servicios Técnicos de Maptek, Simon Johnston, ha trabajado para ayudar a garantizar que la mina obtenga lo mejor de su tecnología.

Esta comunicación también beneficia a Maptek, dice Johnston.

“Estamos constantemente tratando de mejorar y obtener comentarios del mundo real es increíblemente importante”, dice.

“Queremos asegurarnos de que la tecnología se utilice y se utilice correctamente. Necesitamos saber qué funciona bien y qué no, para que podamos ayudar a las personas a obtener el máximo valor de sus sistemas Maptek” .

“Cumplimos con la sugerencia de agregar una cámara al sistema Sentry para brindar una transmisión de video en tiempo real del rajo. Es posible que ahora podamos implementar esto para otros”.

Maptek ha tenido el gusto de trabajar con una empresa con visión de futuro que adopta la innovación. El equipo de topografía de Gruyere piensa fuera de la caja y al impulsar las tecnologías de medición de minas a su máximo potencial, puede garantizar una mejora continua en su operación.Thanks to

Gracias a
Hamish Pryde
Topógrafo de Minas Senior
Mina de Oro Gruyere

  • La mina de oro Gruyere aprovecha la última y más avanzada tecnología de medición y monitoreo de estabilidad para una operación segura y productiva.
  • La inspección del perímetro del tranque de relaves de 1,6 km ahora lleva menos de medio día, en comparación con dos días para varios vuelos de UAV.
  • La comunicación continua ha dado como resultado el uso óptimo de la tecnología en Gruyere junto con sistemas mejorados para todos los clientes de Maptek.
